Описание продукта

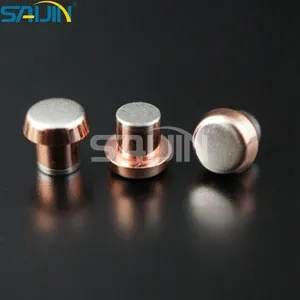

Трехметаллические контактные заклепки AgZnO/Cu/AgZnO
Стандартные размеры
Трехметаллические контактные заклепки AgZnO/Cu/AgZnO
Стандартные размеры
| Голова | Голова | Серебряный слой | Шэнк | Шэнк | Шэнк Сильвер | Сферический | Угол | ||
| Диаметр | Толщина | Толщина | Диаметр | Длина | Толщина слоя | Радиус | θ(°) | ||
| (D) | (Т) | (С) | (d) | (Л) | (ЧАС) | (SR) | |||
| Допуск | ±0,10 | ±0,05 | S≤0,4: | 0,04 | 0 | 0,15 | ±0,04 | ±0,2R | ±2° |
| 0 | |||||||||
| S＞0.4： | 0 | -0.1 | 0 | ||||||
| -0.04 | |||||||||
| Измерение | 2,5-3,0 | 0,8-1,2 | 0,3-0,6 | 1.5 | 1.0-2.5 | 0,5-1,0 | 4-10 | 11° | |
| 3.2-4.0 | 0,8-1,2 | 0,4-0,7 | 2 | 1.2-3.0 | 0,5-1,5 | 6-12 | |||
| 4.0-5.0 | 0,9-1,3 | 2.5 | 1.5-3.5 | 0,8-2,0 | 8-15 | ||||
| 5.0-6.0 | 1.0-1.5 | 3 | 2.0-4.0 | 1.0-2.5 | 10-20 |
Область применения
Трехметаллические заклепки обычно используются в качестве двухсторонних контактов, главным образом в реле, микропереключателях, кнопочных переключателях и контакторах.

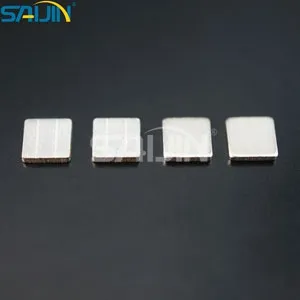

Материал сплава, внутреннее окисление
Материал изделия
Сплавы с внутренним окислением широко используются в методах изготовления оксидированных электротехнических изделий, включая AgSnO2, AgSnO2InO3, AgZnO2, AgCu0, AgCdO и др. Контактные изделия из сплавов с оксидированием широко применяются в низковольтных электроприборах.
Общее описание
1. Внутренний окисленный электрический контакт обладает превосходной однородностью, мелкими частицами окисленного материала, устойчивостью к дуговой коррозии и длительным сроком службы.
2. Добавление никеля и тулия к AgSnO2, AgSnO2In2O3, AgZnO2, AgCuO, AgCdO и др. с использованием технологии низкотемпературного и высокодавленческого окисления приводит к уменьшению размера зерен, их дисперсии и увеличению размера, что, как следствие, улучшает механическую прочность, плавление, стойкость к дуговой коррозии и абразивному износу.
3. Применение методов плавления, измельчения и предварительного окисления позволяет получать высококачественный контактный материал с преимуществами тонкой структуры зерен и однородности их организации, отсутствием дефектов в микроскопической структуре и устранением зон с недостатком оксидного покрытия.
Область применения
1. Серия AgSnO2, AgSnO2In03: Широко используется в контакторах переменного тока (CJ20, CJ40, 3TF и др.), силовых выключателях переменного тока (≥50 кВт), контакторах постоянного тока, реле переменного/постоянного тока, автомобильных и низковольтных автоматических выключателях.
2. Серия AgZnO2: Широко используется в низковольтных автоматических выключателях с номинальным током до 200 А (например, серия DZ15, особенно многопотенциальные выключатели), приводных розетках, защитных розетках, реле переменного тока серии DZ5L и т. д. В некоторых выключателях большой мощности также используются материалы AgZnO, например, в многопотенциальных выключателях ME.
3. Серия AgCdO: Широко используется в реле большой мощности, контакторах, переключателях переменного тока, автоматических выключателях средней и малой мощности, особенно в контакторах переменного тока большой мощности.
