Компания Wenzhou Saijin Electrical Alloy Co., Ltd. была основана 4 мая 1998 года и специализируется на производстве всех видов контактных заклепок , контактных точек , контактных компонентов, электротехнических принадлежностей и проволоки из серебряных сплавов .
Тел.: +86(577)8521 0099
Факс: +86(577)8523 3668
Электронная почта: info@wzsaijin.com
Описание продукта

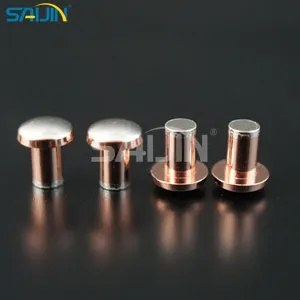

Трехметаллические контактные заклепки Ag/Cu/Ag
Материал изделия
Трехметаллические контактные заклепки Ag/Cu/Ag
Стандартные размеры
| Голова | Голова | Серебряный слой | Шэнк | Шэнк | Шэнк Сильвер | Сферический | Угол | ||
| Диаметр | Толщина | Толщина | Диаметр | Длина | Толщина слоя | Радиус | θ(°) | ||
| (D) | (Т) | (С) | (d) | (Л) | (ЧАС) | (SR) | |||
| Допуск | ±0,10 | ±0,05 | S≤0,4: | 0,04 | 0 | 0,15 | ±0,04 | ±0,2R | ±2° |
| 0 | |||||||||
| S＞0.4： | 0 | -0.1 | 0 | ||||||
| -0.04 | |||||||||
| Измерение | 2,5-3,0 | 0,8-1,2 | 0,3-0,6 | 1.5 | 1.0-2.5 | 0,5-1,0 | 4-10 | 11° | |
| 3.2-4.0 | 0,8-1,2 | 0,4-0,7 | 2 | 1.2-3.0 | 0,5-1,5 | 6-12 | |||
| 4.0-5.0 | 0,9-1,3 | 2.5 | 1.5-3.5 | 0,8-2,0 | 8-15 | ||||
| 5.0-6.0 | 1.0-1.5 | 3 | 2.0-4.0 | 1.0-2.5 | 10-20 |
Область применения
Трехметаллические заклепки обычно используются в качестве двухсторонних контактов, главным образом в реле, микропереключателях, кнопочных переключателях и контакторах.

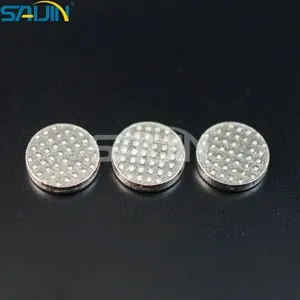

Биметаллические контактные кнопки
ОБЩЕЕ ОПИСАНИЕ
Биметаллические контактные кнопки могут поставляться в широком диапазоне конфигураций и комбинаций материалов. Материалом рабочего слоя может быть Ag, AgCdO или AgNi. Для стороны, привариваемой к опорному материалу, может использоваться сталь или сплав Cu-Ni. Толщина верхнего рабочего слоя не превышает половины толщины верхнего слоя. В стандартной конструкции контактные кнопки имеют 3, 5 или 7 сферических выступов. Однако возможны и другие количества выступов и формы их расположения.
МАТЕРИАЛ ИЗДЕЛИЯ
Биметаллические заклепки: Ag.FAg.AgNi.AgCdO.AgSnO2.AgSnO2In2O3.AgZnO.AgCu.CuNi.Cu
Допуски
| Диаметр головки | Толщина головки | Длина хвостовика | Диаметр хвостовика | Толщина серебряного слоя | Угол | Сферический радиус | |
| ±0,10 | ±0,05 | ±0,15 | -0.12 | S≤0,4: | 0,04 | ±0,2° | ±0,2R |
| 0 | 0 | ||||||
| S＞0.4： | 0 | ||||||
| -0.04 |
Область применения
Биметаллические контактные кнопки изготавливаются методом импульсной сварки. Компоненты, произведенные этим методом, используются, например, в терморегуляторах или маломощных реле.
В соответствии с требованиями заказчика могут быть поставлены различные серии, типы и размеры продукции.
